Modul I
Gerbang Logika Dasar, Monostable Multivibrator

PERCOBAAN 1
1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

Panel DL 2203C
Panel DL 2203D
Panel DL 2203S
Jumper

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

A. Percobaan dengan memvariasikan nilai input B1 dan B0

Dalam simulasi rangkaian menggunakan Gerbang Logika NOT, AND, OR, XOR, NAND, NOR, dan XNOR, setiap gerbang logika diuji dengan input logicstate dan output logicprobe.

• Gerbang NOT

Pada gerbang NOT, outputnya adalah kebalikan dari inputnya. Misalnya, jika B1 bernilai 1 dan masuk ke input gerbang NOT, maka outputnya akan menjadi 0.

• Gerbang AND

Pada gerbang AND, outputnya akan bernilai 1 jika semua inputnya bernilai 1. Jika ada salah satu input yang bernilai 0, maka outputnya akan menjadi 0. Ini juga dapat dianggap sebagai prinsip perkalian input. Misalnya, ketika B0 bernilai 0 masuk ke input gerbang AND dan B1 bernilai 0 masuk ke input gerbang AND, maka outputnya akan menjadi 0 x 0 = 0.

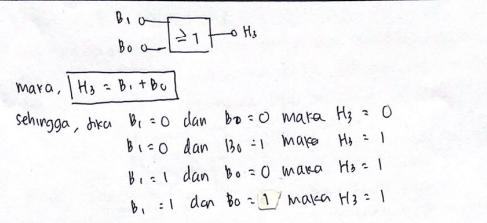

• Gerbang OR

Pada gerbang OR, outputnya akan bernilai 1 jika setidaknya ada satu input yang bernilai 1. Jika semua inputnya bernilai 0, maka outputnya akan menjadi 0. Ini juga dapat dianggap sebagai prinsip penjumlahan input. Misalnya, jika B1 bernilai 1 dan B0 bernilai 0, maka outputnya akan menjadi 1 + 0 = 1.

• Gerbang XOR

Pada gerbang XOR, outputnya akan bernilai 1 jika jumlah input adalah ganjil. Jika jumlah input adalah genap, maka outputnya akan menjadi 0. Misalnya, jika B1 dan B0 keduanya bernilai 1, jumlah input yang bernilai 1 adalah genap, sehingga outputnya akan menjadi 0.

• Gerbang NAND

Pada gerbang NAND, outputnya akan bernilai 0 jika semua inputnya bernilai 1. Jika ada input yang bernilai 0, maka outputnya akan menjadi 1. Ini juga dapat dianggap sebagai prinsip perkalian diikuti dengan NOT. Misalnya, jika B1 dan B0 keduanya bernilai 1 dan 0, maka hasil perkalian adalah 1 x 0 = 0, kemudian outputnya di-NOT sehingga menjadi 1.

• Gerbang NOR

Pada gerbang NOR, outputnya akan berkebalikan dari gerbang OR. Atau dapat dianggap sebagai prinsip penjumlahan diikuti dengan NOT. Misalnya, jika B1 dan B0 keduanya bernilai 1 dan 0, maka hasil penjumlahannya adalah 1 + 0 = 1, kemudian outputnya di-NOT sehingga menjadi 0.

• Gerbang XNOR

Pada gerbang XNOR, outputnya akan bernilai 1 jika jumlah input adalah genap. Jika jumlah input adalah ganjil, maka outputnya akan menjadi 0.

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

1. Analisa setiap output pada tabel pertama percobaan 1!

Jawab:

a. Output H1 atau gerbang NOT
