Astable Multivibrator

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

a. Memahami prinsip kerja dari rangkaian Astable Multivibrator

b. Dapat memahami dan mensimulasikan rangkaian Astable Multivibrator

2. Alat dan Bahan [KEMBALI]

A. Alat

1. Osiloskop

Osiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.

Spesifikasi:

Pinout:

Keterangan:

2. Probe Voltage

Probe Voltage merupakan alat yang menunjukkan besar tegangan tanpa menggunakan voltmeter ataupun multimeter.

B. Bahan

1 Resistor

Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm. Spesifikasi dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu.

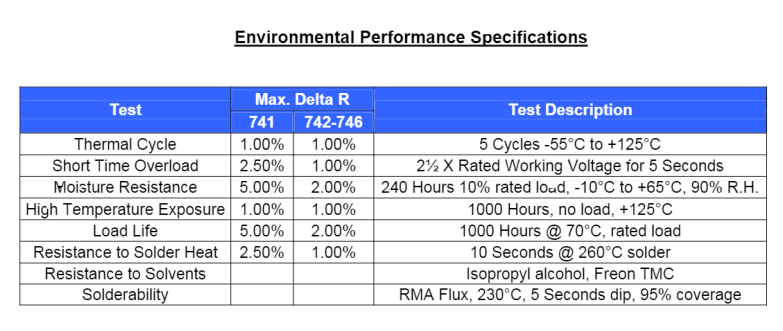

Spesifikasi

B. Kapasitor

Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.

Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%

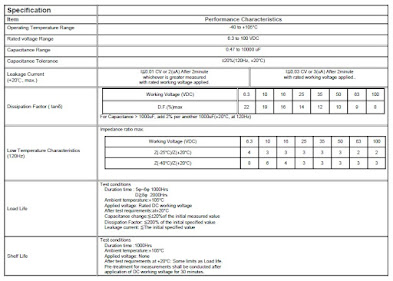

Spesifikasi

3. Op-Amp 741

Spesifikasi

Konfigurasi PIN 741

4. Baterai

Gambar Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

Spesifikasi dan Pinout Baterai

Input voltage: ac 100~240v / dc 10~30v
Output voltage: dc 1~35v
Max. Input current: dc 14a
Charging current: 0.1~10a
Discharging current: 0.1~1.0a
Balance current: 1.5a/cell max
Max. Discharging power: 15w
Max. Charging power: ac 100w / dc 250w
Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
Ukuran: 126x115x49mm
Berat: 460g

5. Ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

3. Dasar Teori [KEMBALI]

1. Astable Multivibrator

Rangkaian Astable Multivibrator adalah rangkaian pembangkit gelombang persegi tanpa sumber input. Rangkaian ini gabungan dua rangkaian dalam satu op-amp yaitu rangkaian penguat yang menggunakan sebuah kapasitor sebagai pengganti Ri dan rangkaian komparator.

Adapun prinsip pengisian (Charge) dan pengosongan (discharge) kapasitor adalah:

2. Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.

Cara menghitung nilai resistor:

Tabel warna

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Spesifikasi

3. Kapasitor

Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%

Spesifikasi

4. Op-Amp 741

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Konfigurasi Pin 741

Spesifikasi:

4. Percobaan [KEMBALI]

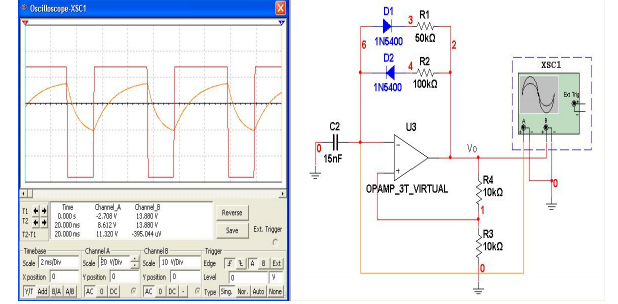

1) Prinsip Kerja

Rangkaian Astable Multivibrator adalah rangkaian pembangkit gelombang persegi tanpa sumber input. Untuk menentukan tegangan ambang VUT atau VLT maka lakukan pemisalan kondisi tegangan output Vo = +Vsat atau –Vsat.

Pada saat VO = +Vsat, input di kaki non inverting mendapat feedback sebesar Vut = R2/(R1+R2).+Vsat sehingga didapatkan nilai V ut = 10k/10k+100k . 9= 10k/110k . 9 = 0,81 V dan kapasitor C diisi dengan arah arus dari Vo melalui Rf dan C ke ground sehingga tegangan kapasitor VC menjadi naik, selama;

Pada saat VO = -Vsat, input di kaki non inverting mendapat feedback sebesar Vlt = R2/(R1+R2).-Vsat sehingga didapatkan nilai V ut = 10k/10k+100k -9= 10k/110k -9 = -0,81 V dan kapasitor C membuang dengan arah arus dari Vo melalui C dan Rf ke Vo sehingga tegangan kapasitor Vc menjadi turun, selama;

Sehingga didapatkan bentuk grafik seperti ini

2) Vidio Rangkaian

5. Link Download [KEMBALI]

Rangkaian : klik disini

Video : klik disini
HTML : klik disini

   Download Datasheet Resistor Klik disini..
   Download Datasheet Op-amp 741 Klik disini..
   Download Datasheet Kapasitor  Klik disini..
   Download Datasheet Osiloskop Klik disini..
